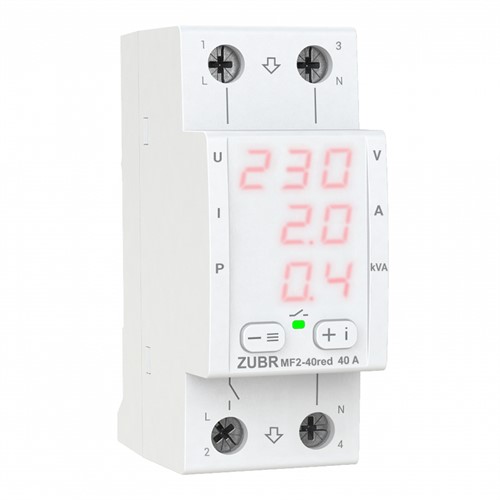

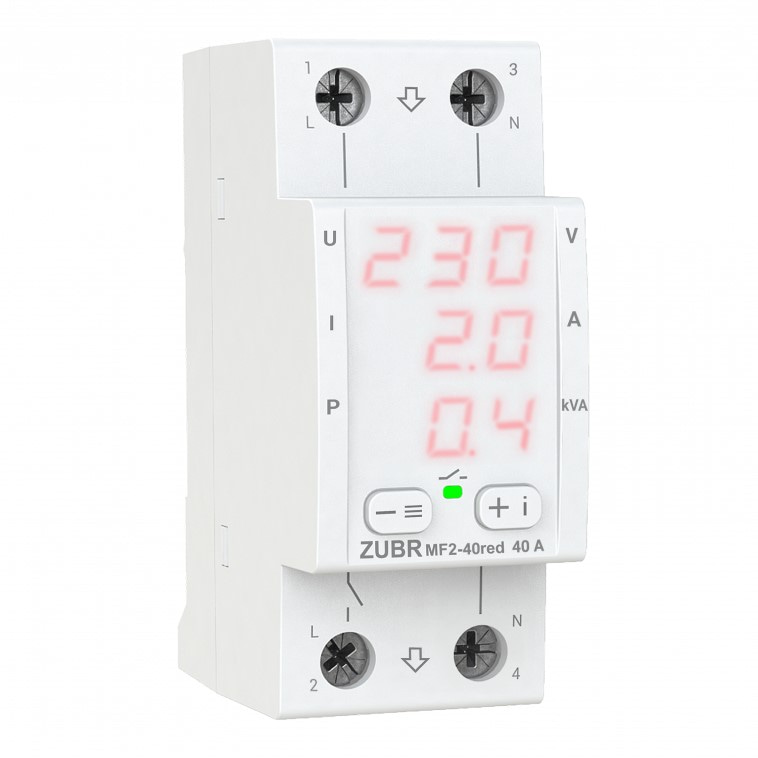

Реле многофункциональное 40А, ZUBR MF2-40 red

Многофункциональное реле ZUBR MF2 red (индикация красного цвета) имеет компактный двухмодульный корпус: на трех цифровых экранах одновременно отображаются значения напряжения, тока и мощности, что очень удобно при контроле всех параметров сети одновременно. В режиме ожидания можно регулировать яркость экрана. Реле ЗУБР МФ2 обладает широким набором функций, сочетая в себе функции ZUBR CV2, контроль тока и мощности ZUBR MF и детальные настройки пределов тока.

Защита от перегрева. Температурный датчик внутри корпуса обеспечивает дополнительную безопасность: если температура внутри корпуса превышает 80 °C, нагрузка отключается, а на экране мигает "oht". Когда температура опускается ниже 60 °C, устройство включает нагрузку и восстанавливает работу. Если защита срабатывает более пяти раз в течение одного дня, реле блокируется и предупреждает пользователя, пока температура внутри шкафа не опустится ниже 60 °C (перестанет мигать "oht") и не будет нажата одна из кнопок. Если вы хотите узнать температуру датчика тепловой защиты, нажмите и удерживайте кнопку "i" в течение 16 секунд.

Реле ZUBR MF2 red позволяет пользователю установить время задержки включения нагрузки после неисправности и время задержки отключения нагрузки при превышении допустимого тока или допустимой мощности. Реле имеет заводскую настройку на минимальное время задержки включения нагрузки 3 с. В зависимости от типа подключенного оборудования время задержки может быть установлено в диапазоне от 3 до 600 секунд. Для оборудования, чувствительного к частым перебоям в электропитании, например, холодильников и кондиционеров, рекомендуется устанавливать задержку включения от 2 до 3 минут.

В заводской настройке время задержки отсчитывается от момента стабилизации напряжения. В настройках можно выбрать другой тип задержки, в этом случае отсчет начинается с момента отключения реле и учитывает продолжительность аварийной ситуации, другими словами, работает быстрее. Для холодильных установок, которым требуется длительная задержка включения после аварийного отключения, установите ZUBR SR1 в розетку холодильника. В нем выберите задержку 3 минуты. Затем в щитке MF2 Red установите задержку как можно короче.

Алгоритм TrueRMS уменьшает влияние помех от источника питания на точность измерений напряжения, тока и мощности, когда форма волны напряжения отличается от синусоидальной. Алгоритм позволяет реле отключать нагрузку до того, как скачки напряжения негативно повлияют на подключенные приборы.

Профессиональная модель выключения нагрузки. Активируя профессиональную модель ProModel задержки времени отключения, можно сократить количество отключений современного оборудования, стабильно работающего при определенных отклонениях напряжения питания. Таким образом, ProModel можно использовать для обеспечения того, чтобы оборудование не отключалось, когда отклонение напряжения находится на безопасном значении и времени. Функционирование режима ProModel основано на "кривой ITIC (CBEMA)":

Скорость отключения нагрузки по умолчанию и для моделей с активным Профессиональным отключением ProModel:

В энергонезависимой памяти можно хранить журналы последних 100 аварийных событий (например, напряжения, тока, срабатывания реле включения питания и срабатывания защиты от перегрева).

У ZUBR MF2 red удобное стандартизированное подключение вход–выход. Есть возможность подключения без использования нулевой клеммы. Реле очень компактное и может занимать два модуля в распределительном щите, оборудованном стандартной DIN-рейкой шириной 36 мм. Если в помещении повышенная влажность или возможно попадание воды, распределительный щит должен соответствовать классу защиты IP55 (по ГОСТ 14254).

Характеристики мультифункционального реле ZUBR MF2-40 red

Пределы напряжения: верхний 220–280 В, нижний 120–210 В
Номинальный ток нагрузки: 40 А
Номинальная мощность нагрузки: 8,800 ВА
Время отключения нагрузки при снижении напряжения: 176-210 В - 10 с, 164-176 В - 0,5 с, ниже 164 В - 0,04 с
Время отключения нагрузки при превышении напряжения:свыше 264 В - 0,04 с, 220-264 В - 0,5 с
Основной предел тока: 0,1-40 А
Ограничение активной мощности: 0,1-8,8 кВт
Время задержки включения нагрузки: 3-600 с
Время задержки выключения нагрузки:0-240 с
Напряжение питания: не менее 100 В, но не более 420 В
Термозащита: Есть
TrueRMS: Есть
Задержка отключения: Есть
Сечение подключаемого провода: до 16 мм кв
Количество коммутаций под нагрузкой: не менее 50 000 циклов
Степень защиты по ГОСТ 14254: IP20
Индикация: красный цвет
Артикул: ZUBR MF2 40 red
Производитель: ДС Электроникс
Гарантия: 60 месяцев

Схема подключения реле Зубр к сети
