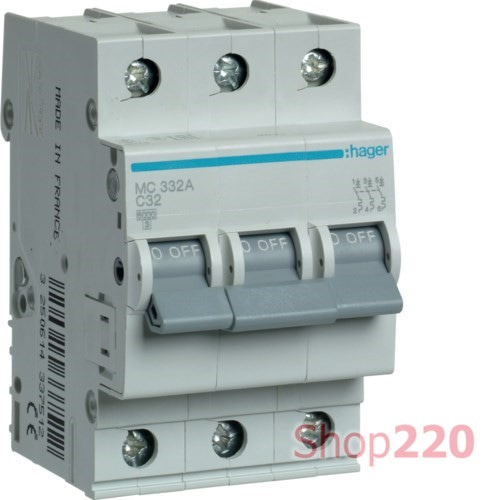

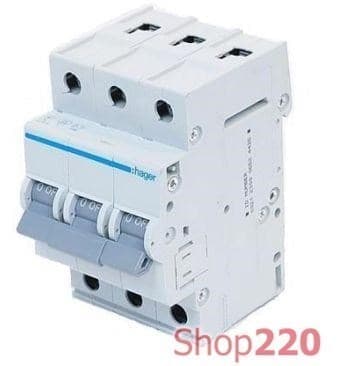

Трехфазный автоматический выключатель 32 А, уставка С, MC332A Hager

Трехфазный автоматический выключатель 32 А Hager MC332A имеет характеристику отключения (уставку) С. Это стандартная уставка, использующая для защиты питающих линий от перегрузки и короткого замыкания в большинстве случаев. Линейный защитный трехфазный автоматический выключатель 32 А артикул MC332A Hager выполнен на заводе во Франции в городе Оберней в соответствии со строгими европейскими стандартами в области электротехники: IEC 898, EN 60 898, DIN VDE0641 часть 11/8.92. Официальный сайт производителя.

Характеристики трехфазного автоматического выключателя 32 А Hager:

Серия оборудования: автоматические выключатели на ток до 63А
Номинальное напряжение сети: 230 / 400 В ~
Номинальный ток: 32 А
Отключающая характеристика (уставка): С
Количество занимаемых модулей на дин-рейке (17,5мм): 3
Сечение присоединяемого проводника: до 25 мм кв
Возможно подключение дополнительных принадлежностей и аксессуаров (независимые расцепители и пр.)
Класс защиты IP20
Артикул: MC332A
Производитель: Hager (Хагер, Германия)

Кривая срабатывания С автомата 32 А Hager:

Описание точек графика при работе автомата на переменном токе 50 Гц Точка 1: срабатывание по тепловой уставке от 1,13 Iном Точка 2: срабатывание по тепловой уставке до 1,45 Iном Точка 3: срабатывание по электромагнитному расцепителю от 5 Iном Точка 4: срабатывание по электромагнитному расцепителю до 10 Iном

Влияние температуры окружающей среды на тепловое срабатывание автоматического выключателя Hager:



Допустимая токовая нагрузка на автоматические выключатели Hager, установленные в электрическом щите в один ряд друг за другом, вычисляется путем умножения номинального тока автомата на поправочный коэффициент из таблицы:

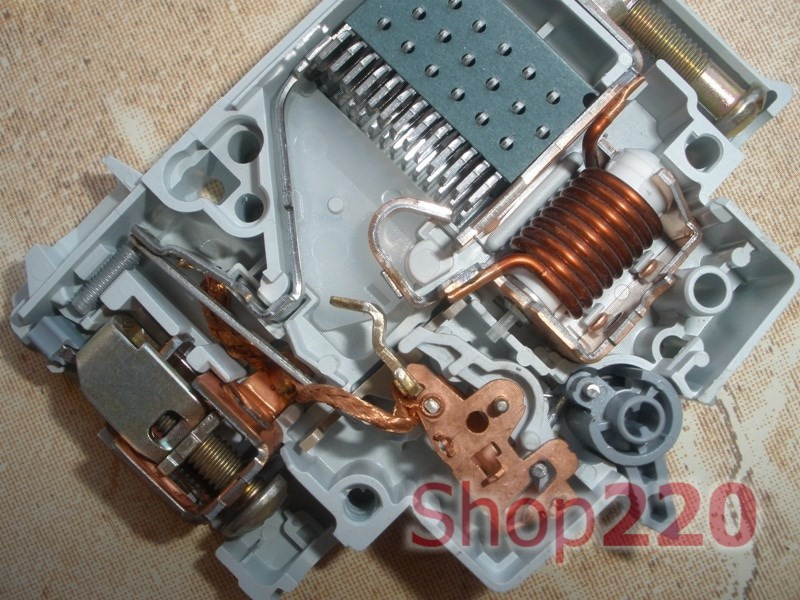

Внутренности автоматического выключателя Hager:
