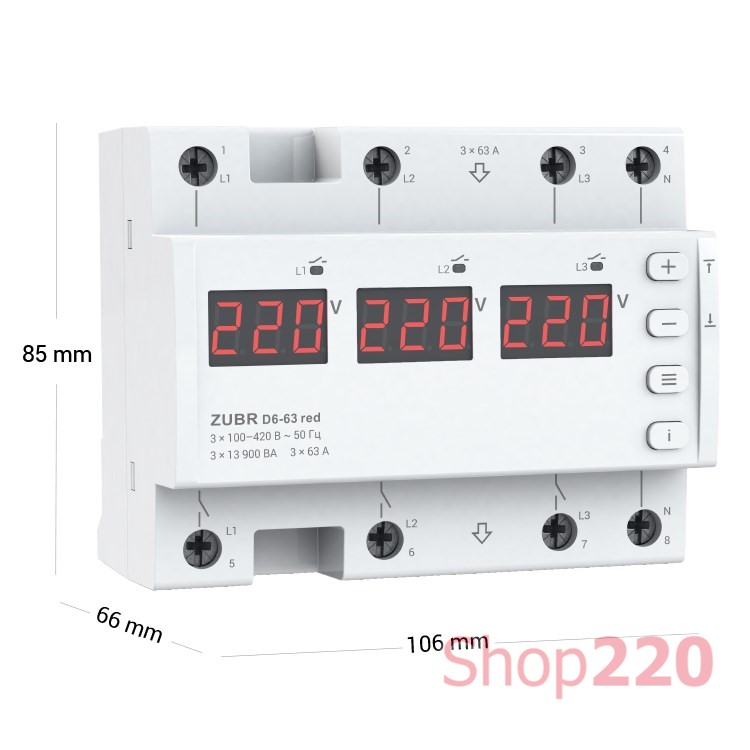

Реле напряжения 3-х фазное Зубр 63А, ZUBR D6-63 red

Два режима работы

Реле напряжения ZUBR D6 red предназначено для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и может работать в режимах: однофазной или трехфазной нагрузки.

В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме ZUBR D6 red можно использовать вместо трех однофазных реле!

В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, ассиметрии, обрыва фаз (функцию можна выключить), контролирует порядок чередования фаз (функцию можна выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором!

Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.

Выгодное решение и 6 модулей в щите

Финансово ZUBR D6 red выгоднее чем три однофазных реле напряжения. К тому же оно компактное и занимает 6 стандартных модулей в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 36 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Точность измерения и профессиональная модель выключения нагрузки

ZUBR D6 red использует метод измерения напряжения в сети — True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Иначе показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измеряемому прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.

Вы можете задействовать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Безопасность и комфорт в пользовании

• Реле напряжения ZUBR D6 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С.
• Вы можете посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле.
• Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы.
• Вы можете отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аврии на какой-либо из фаз, экран будет мигать.

Дополнительная безопасность защищаемого оборудования

В ZUBR D6 red реализованы новые функции, использование которых дополнительно предупредит выход из строя защищаемой техники за счет уменьшения повторных срабатываний реле:

• регулируемое максимальное количество срабатываний защиты подряд;
• регулируемый гистерезис по напряжению.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание термо­­защиты). Чтобы оценить состояние и качество вашей электросети, вы можете сбросить журнал вручную. Так можно проанализировать характер и частоту аварий за определенный промежуток времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).

Характеристики реле ZUBR D6-63 red:

Пределы напряжения: верхний 220–280 В, нижний 120–210 В
Номинальный ток нагрузки: 63 А
Номинальная мощность нагрузки: 3 х 13900 ВА
Время отключения при превышении напряжения: не более 0,04 с
Время отключения при понижении напряжения: при напряжении > 120 В - не более 0,1 - 10с; при напряжении < 120 В - не более 0,04с
Напряжение питания: 3 х (не менее 100 В, но не более 420 В)
Сечение подключаемого провода: до 16 мм кв
Количество коммутаций под нагрузкой: не менее 10 000 циклов
Степень защиты по ГОСТ 14254: IP20
Индикация напряжения: красный цвет
Артикул: ZUBR D6-63 red
Производитель: ДС Электроникс
Гарантия: 60 месяцев

Схема подключения реле Зубр серии D6 к сети
